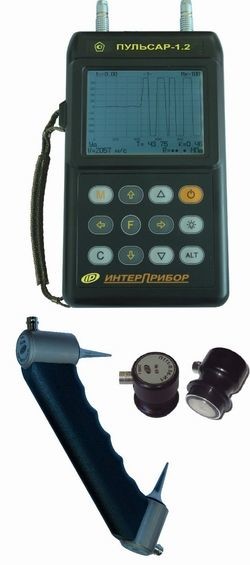

Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-1.2 Ультразвуковой прибор с визуализацией (дефектоскоп) ПУЛЬСАР-1.2
Назначение и применение
Обнаружение пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций (при технологическом контроле и обследовании объектов)
Контроль прочности и однородности бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов
Измерение глубины трещин в изделиях и конструкциях
Определение плотности и модуля упругости углеграфитов и стеклопластика
Определение звукового индекса абразивов и керамики
Оценка пористости, трещиноватости и анизотропии материалов
Оценка степени зрелости бетона при монолитном бетонировании
Оценка затухания УЗК в бетоне
Преимущества
Некритичность результатов к силе прижатия преобразователей
Работоспособность на больших базах прозвучивания
Визуализация принимаемых сигналов (с автоматической и ручной регулировкой усиления), режим осциллографа, оценка затухания УЗК
Улучшенное соотношение «сигнал-шум», широкий динамический диапазон
Универсальные преобразователи на излучение и прием с повышенной отдачей
Преобразователи сквозного и поверхностного прозвучивания гидротехнических объектов под водой (опция), съемные протекторы
Повышенное напряжение возбуждения зондирующих импульсов
Датчик поверхностного прозвучивания с фиксированной базой:
ручка из сверхлегкого и теплого материала позволяет контролировать материалы с низкой прочностью при минимальных скоростях УЗК до 1250 м/с
база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
эллиптические титановые протекторы, сухой точечный контакт
Новый компактный корпус с большим графическим дисплеем, разъемы LEMO
Основные функции
Оцифровка и визуализация А-сигналов и их анализ в режиме осциллографа
Автоматическая стабилизация и ручная коррекция метки первого вступления
Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании с возможностью корректировки по А-сигналу
Формирование результата по автоматически выполняемой серии 6…10 измерений
Вычисление прочности, плотности и модуля упругости материалов, звукового индекса абразивов и керамики
Определение глубины трещины по "Российскому" и "Английскому" методам
Базовые и индивидуальные градуировочные характеристики для бетона
Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов
До 50 тыс. протоколов контроля с А-сигналом, результатами измерений, всеми параметрами и сведениями об объекте контроля
Русский и английский язык меню и текстовых сообщений
USB интерфейс и специализированная сервисная компьютерная программа
Технические характеристики
Диапазоны оцифровки сигналов УЗК, мкс 0...9999
Диапазоны измерения времени, мкс 0,1/10...9999*
Диапазон измерения скорости, м/с 1000....10000
Разрешающая способность, мкс 0,05
Предел основной погрешности измерения времени, мкс ±(0,01t + 0,1)
Диапазон / шаг регулировки усиления, дБ 80 / 6
Напряжение возбуждения, В до 600
Рабочие частоты УЗК, кГц 60±20 / 20...200**
Объем памяти, Гбайт до 8
Дисплей LCD, разрешение 320х240
Габаритные размеры электронного блока, мм 190х110х32
Масса электронного блока / датчика, кг 0,3 / 0,54
* - сквозное/поверхностное прозвучивание, ** - по спецзаказу
Состав базового комплекта
Электронный блок, чехол
Датчик поверхностного прозвучивания 60 кГц с кабелем 1,5м
Контрольный образец-призма
Аккумуляторы, зарядное устройство
Сервисная программа на CD, кабель USB
Руководство по эксплуатации, сумка
Свидетельство о Госповерке
