| новости | Аппарат теплообменный пластинчатый: устройство, принцип действия, разновидности
 Возникшие еще в шестом веке до нашей эры пластинчатые теплообменники мало изменились с тех пор, да и предназначение их осталось то же – их используют для передачи тепла от горячего теплоносителя к окружающей нагреваемой холодной среде. Производится такая теплопередача через гофрированные пластины из графита, меди, стали, титана.
Краткое описание пластинчатого теплообменника и принципа его действия

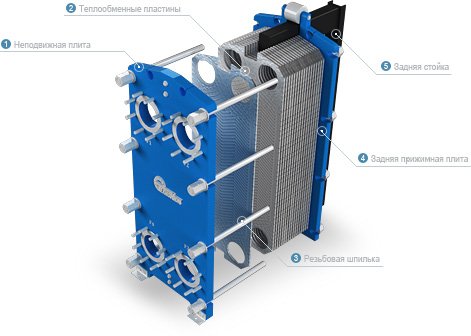

Устройство представляет собой две плиты, одна из которых может быть неподвижной, а другая – прижимной. Но встречается также аппарат теплообменный пластинчатый, обе плиты в котором съемно-прижимные.
Между ними находятся теплообменные пластины с уплотнительными прокладками, которые нанизываются на верхнюю и нижнюю направляющие. Пакет пластин фиксируется и сжимается до нужного размера с помощью стяжных резьбовых шпилек. Образуется очень компактная конструкция.
Все пластины имеют одинаковый размер, но развернуты друг по отношению к другу в разные стороны. Таким образом, при их стягивании получаются каналы, по которым проходят участвующие в теплообмене среды. Благодаря этой компоновке, горячие и холодные каналы сменяют друг друга, перемежаясь.
В каждой пластине есть четыре отверстия, два из которых обеспечивают поступление и отвод греющей/нагреваемой среды к каналу. Остальные два отверстия снабжены прокладками и препятствуют смешению сред. В случае внезапного разрыва прокладок предусмотрены пазы для дренажа. Протекая по извилистым каналам, потоки турбулизируются.
В это время противоток между греющей и нагреваемой средами приводит к росту температурного напора. Теплообмен возрастает, а отложение накипи, наоборот, уменьшается.
Материалы изготовления, технические характеристики и виды теплообменников
В начале статьи уже говорилось, что пластины изготавливают графитовые, титановые, стальные либо из специальных сплавов для работы с агрессивными средами. На производство уплотнителей идут полимеры, созданные на основе натуральных или искусственных каучуков.
Главными техническими характеристиками являются такие параметры:
толщина листов пластин: 0,4-1 мм
граничная температура носителя: до 2000С
давление не выше 25кгс/см2
количество пластин возможно любое: минимум 7-10 шт, а максимум – по необходимости
Различают следующие виды этих устройств:
по рабочей среде - теплообменник газ-газ, жидкостный либо смешанного типа (жидкость-газ)
разборные
паяные
полусварные
сварные
Область применения таких теплообменных аппаратов довольно широка. Прежде всего, это системы отопления, горячего водоснабжения, кондиционирования. Используются они как пастеризаторы или охладители в пищевой промушленности, а также для осуществления различных технологических процессов.
|
|
